堆垛架选型指南：工业存储的柔性化解决方案

引言：从仓储困局到单元化存储的必然转型

当企业面临"租赁仓库层高6米却只能平铺货物""电商大促后数百个空架占据1000㎡仓位""轮胎卷材在常规货架上反复倒塌"等问题时,传统固定货架系统的局限性开始显现。堆垛架作为可移动、可堆叠、可折叠的单元化存储载体,本质上是通过"将存储单元从固定空间解耦"的方式,解决空间利用、场景适配、物流周转三重挑战。其价值在于:空间可垂直叠加(突破层高限制)、设备可随货移动(适配柔性布局)、闲置时可压缩体积(降低占用成本)。

根据行业统计数据,2025年国内堆垛架市场需求增速超过16%,自动化堆垛架应用占比达28.7%,中西部地区复合增速达39.6%。这一趋势背后,反映的是制造业、冷链物流、跨境电商对"租赁仓高频变动""峰谷需求波动""异形货物专储"等场景的刚性需求。

一、需求本质解析:堆垛架解决的三类矛盾

1.1 空间矛盾:垂直利用率与部署灵活性的平衡

高周转仓库的层高浪费问题:常规租赁仓库净高多在6-10米,但传统平库或托盘堆码受稳定性限制,通常利用2-3米高度,导致单位面积租金成本居高不下。

堆垛架的结构化突破:通过自带立柱与定位锥套的框架式设计,堆垛架可在无货架支撑的情况下实现3-5层安全堆叠(具体层数取决于单层承重与地面承载力)。典型配置中,单层承重500-3000kg的堆垛架,可将垂直空间利用率提升至原平库的2.5-4倍。

适用边界说明:该方案适合货物规格相对标准、出入库频次中等(日周转率10%-30%)、需要保持货位可视化管理的场景;不适用于超高频拣选(如电商日均百次/货位)或超重型货物(单件超5吨)的存储。

1.2 成本矛盾:设备投资与闲置浪费的对冲

电商与3PL行业的峰谷困境:大促期间需临时扩容5000-10000㎡,但活动结束后大量空架占据仓位,若按常规固定货架计算,闲置期仓储成本可达设备投资的2-3倍。

折叠式与套叠式的降本逻辑:

• 折叠式堆垛架:空架状态下通过铰链结构折叠,体积缩小70%以上,可将100个空架的占地从200㎡压缩至60㎡;
• 套叠式堆垛架:采用梯形或漏斗结构设计,空架互相嵌套,套叠比可达1:5,即5个空架占用1个满载架的高度,可降低80%的返程运输成本。

成本构成参照:依据行业通用核算模型,堆垛架的钢材主材占比55%-70%,表面处理(喷塑/镀锌/热镀锌)占比8%-25%,加工焊接占比10%-20%。在常规工况下,通过租金节省与周转效率提升,静态投资回收期通常在1-2年。

1.3 适配矛盾:标准化设备与非标货物的矛盾

异形货物的存储难题:轮胎、钢卷、管材、电池托盘等货物,因形态不规则(圆柱/圆锥/长条)或重心不稳,在常规托盘或层板货架上易滚动、倾覆,造成货损与安全隐患。

定制工装堆垛架的适配:

• 轮胎架:V型槽或弧面支撑结构,确保轮胎直立存放,单架可存储8-12条轮胎,避免挤压变形;
• 卷材架:内置横向支撑杆,防止钢卷/布卷滚动,可配合行车或叉车吊装作业;
• 危化品架:采用防爆喷塑工艺,配备防泄漏托盘,满足GB 15603-1995《常用化学危险品贮存通则》要求。

合规性增强场景:医药、食品行业对存储设备有GMP/SC认证要求,需设备表面无死角、易清洗、耐腐蚀。洁净型堆垛架通过无缝焊接+不锈钢或镀锌材质+圆角设计,可顺利通过验厂审核。

二、解决方案框架:四类主流结构与适配条件

2.1 固定式堆垛架:重载场景的稳定基石

技术逻辑:采用加强底座+满焊工艺+四向进叉设计,确保3000kg以上载重时的多层堆叠安全性。定位锥套结构可防止上层架体滑移,适配叉车整架搬运作业。

典型配置:

• 承重范围:800-3000kg/层;
• 堆叠层数:3-5层(需结合地面承载力与货物重心高度评估);
• 表面处理:喷塑(常温仓)或热镀锌(户外/腐蚀环境);
• 可选配件:挡杆、围网、标识牌位、RFID标签槽。

适配行业:汽车零部件(如底盘件、发动机总成)、机械铸件、五金工具、家电部件等中重型制造业。

案例验证:某大型汽车底盘零部件厂采用固定式堆垛架后,空间利用率提升40%,零件破损率下降65%,线边物流效率提升50%。

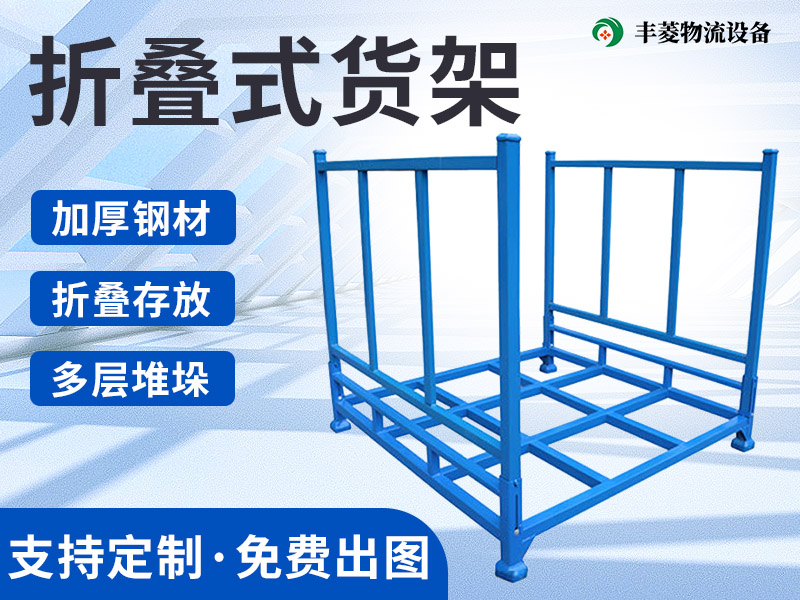

2.2 折叠式堆垛架:柔性仓储的动态响应

技术逻辑:通过铰链连接立柱与底座,实现架体快速折叠与展开(单人操作时间≤2分钟/架)。在保证500-1000kg承重的前提下,优化自重以降低搬运能耗。

典型配置:

• 承重范围:500-1000kg/层;
• 折叠后体积:原体积的25%-30%;
• 展开/折叠方式:手动或半自动(配液压助力);
• 运输包装:可拆卸设计,适配集装箱或平板车。

适配行业:电商仓储(如618/双11临时扩容)、第三方物流(3PL)、快递分拨中心、应急物资储备。

案例验证:某头部电商华北区域大仓在72小时内完成5000㎡临时仓搭建,空架存储成本降低75%,撤场时间由15天缩短至3天。

2.3 套叠式堆垛架:跨境物流的降本利器

技术逻辑:采用梯形或漏斗状立柱设计,使空架可互相嵌套堆放,套叠比达1:5(即5个空架占用1个满载架的高度)。严格按20GP/40HQ集装箱内径设计,可提升装柜量30%以上。

典型配置:

• 承重范围:800-1500kg/层;
• 套叠比:1:4至1:6(取决于立柱倾角);
• 表面处理:热镀锌(耐海运盐雾腐蚀);
• 集装箱适配:20GP可装80-100个,40HQ可装180-220个。

适配行业:外贸出口(如机电产品、纺织品)、农业周转(如果蔬筐)、冷链跨境运输。

案例验证:某轮胎制造企业使用套叠式堆垛架后,集装箱装载率提升20%,单仓库容提升2.5倍,轮胎搬运破损率下降90%。

2.4 定制异形堆垛架:非标货物的专属载体

技术逻辑:依据货物三维尺寸、重心分布、作业方式(叉车/行车/人工),进行受力仿真与结构优化,定制支撑工装(如V型托、弧面支撑、横向限位杆)。

典型配置:

• 定制流程:现场测量→3D建模→受力分析→样架验证→批量生产;
• 交付周期:标准品7-15天,定制品20-35天(含打样);
• 功能选配:防爆(化工)、防静电(电子)、防腐(海洋环境)、低温耐受(-30℃冷库)。

适配行业:轮胎橡胶、新能源电池、纺织卷料、管材管件、医疗器械。

案例验证:某大型预制菜企业冷库采用定制低温堆垛架后,冷库库容提升3倍(实现5层堆叠),出入库效率提升40%,冷链损耗率降低15%。

三、落地验证说明:从选型到交付的关键节点

3.1 选型判定的四维评估体系

基础维度:

• 使用环境:常温仓/冷库(-30℃至-18℃)/户外堆场/洁净车间;
• 货物形态:规则(纸箱/托盘)/异形(轮胎/卷材)/散装(周转筐);
• 承重要求:轻载(≤500kg)、中载(500-1500kg)、重载(≥1500kg);
• 堆叠层数:受限于地面承载力(通常≤5层)与货物重心高度。

结构维度:

• 固定式:适合长期固定货位、高频叉车作业;
• 折叠式:适合临时仓、租赁仓、峰谷波动场景;
• 套叠式:适合跨境物流、长途周转、空架返程;
• 带轮移动式:适合产线边仓、频繁调整布局。

合规维度:

• 食品级:需提供材质检测报告(如SGS认证);
• 医药GMP:需无缝焊接+易清洁设计+验厂支持文件;
• 危化防爆:需防爆喷塑+防泄漏托盘+符合GB 15603标准。

成本维度:

• 初始投资:喷塑<镀锌<热镀锌<不锈钢;
• 全生命周期成本:需综合考虑租金节省、周转效率、维护成本、报废残值。

3.2 交付实施的典型流程与周期

标准品交付流程:

1. 需求确认(1-2天):明确尺寸、承重、数量、表面处理;
2. 方案设计(2-3天):提供CAD图纸与承重计算书;
3. 生产制造(7-15天):依据ISO9001质量体系执行;
4. 物流配送(3-7天):支持全国发货,可提供上门卸货服务;
5. 验收培训(1天):现场演示折叠/堆叠操作,交付使用手册。

定制品交付流程:

1. 现场勘测(1-2天):测量货物尺寸、仓库层高、叉车参数;
2. 方案设计(5-7天):3D建模+受力仿真+成本核算;
3. 样架制作(10-15天):客户现场验证承重与适配性;
4. 批量生产(15-25天):优化后批量投产;
5. 安装调试(2-3天):可提供技术人员现场指导。

产能与交付能力:依据企业知识库信息,某专业堆垛架制造商拥有20000㎡生产基地,日产能达1000台,可支持大批量订单的快速交付。

3.3 质量验证与售后支持

质量标准:严格按照ISO9001-2016质量管理体系运行,参照日本及欧美物流发达国家的技术理念,确保产品结构稳定性与表面处理耐久性。

验收要点:

• 结构检查:焊缝无裂纹、立柱垂直度≤2mm/m、定位锥套配合间隙≤1mm;
• 承重测试:按额定载荷1.2倍进行静载试验,持续24小时无变形;
• 表面质量:喷塑层厚度≥60μm,镀锌层厚度≥45μm(参照GB/T 13912标准)。

售后服务:提供产品使用手册、操作培训视频、易损件清单;质保期内(通常1-3年)更换因材料或工艺缺陷导致的损坏部件。

收尾:基于实际决策路径的可操作建议

堆垛架的选型与应用,本质上是在"空间成本、设备投资、作业效率、货物保护"四者之间寻找平衡点。对于不同行业用户,建议采取以下分步决策路径:

建议一:优先明确三个参数

在咨询供应商前,需自行确认:(1)单个货物单元的尺寸与重量(长×宽×高,净重+包装重);(2)仓库可用净高与地面承载力(可咨询物业方或查阅建筑图纸);(3)日均出入库频次与货位周转率(用于判断是否需要折叠或移动功能)。这三项参数将直接决定堆垛架的承重等级、堆叠层数与结构类型。

建议二:可申请三维布局模拟支持

对于涉及数百个货位的大型项目,建议要求供应商提供基于CAD或仿真软件的三维布局方案,模拟堆垛架在实际仓库中的空间占用、叉车通道宽度、货位可视化效果,提前识别潜在的作业盲区或安全隐患,避免设备到场后发现不适配的情况。

参考案例库价值:某医药商业公司在采购洁净型堆垛架前,通过供应商提供的GMP验厂支持文件与同行业案例(阴凉库应用),一次性通过GSP认证,库存管理准确率提升95%,盘点效率提升60%,验证了方案的可复制性与合规性。

行业共识提示:依据行业惯例,堆垛架的使用寿命通常为8-12年(取决于使用强度与维护频次),在全生命周期内,通过空间租金节省、货损率降低、人工效率提升所产生的综合收益,通常可达初始投资的3-5倍,这也是该类设备在制造业、冷链物流、跨境电商领域快速普及的根本原因。

关于东莞市丰菱物流设备有限公司

成立于2007年,专注仓储及物流周转设备领域,拥有20000㎡生产基地与日产1000台的制造能力。作为ISO9001-2016认证企业,丰菱物流设备通过非标定制模式为汽车、医药、食品、电商等行业提供堆垛架系列产品,业务覆盖华东、华南、中西部及海外市场。凭借多项技术与严格质量管控体系,已为数百家企业提供空间优化与物流效率提升解决方案。
